EVK est une gamme d'indicateurs, de dispositifs de contrôle à degrés (pour la température, l'humidité relative et la pression) et de minuteries.

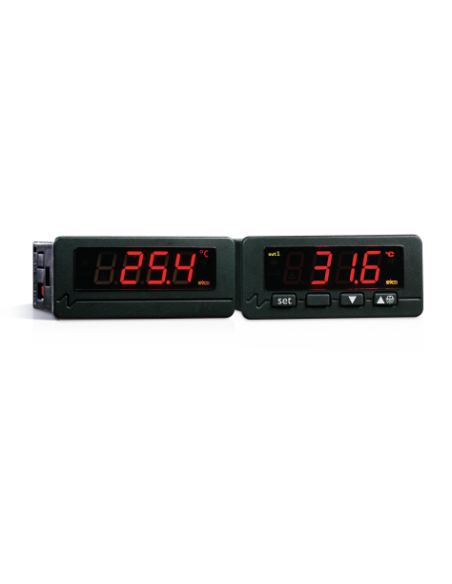

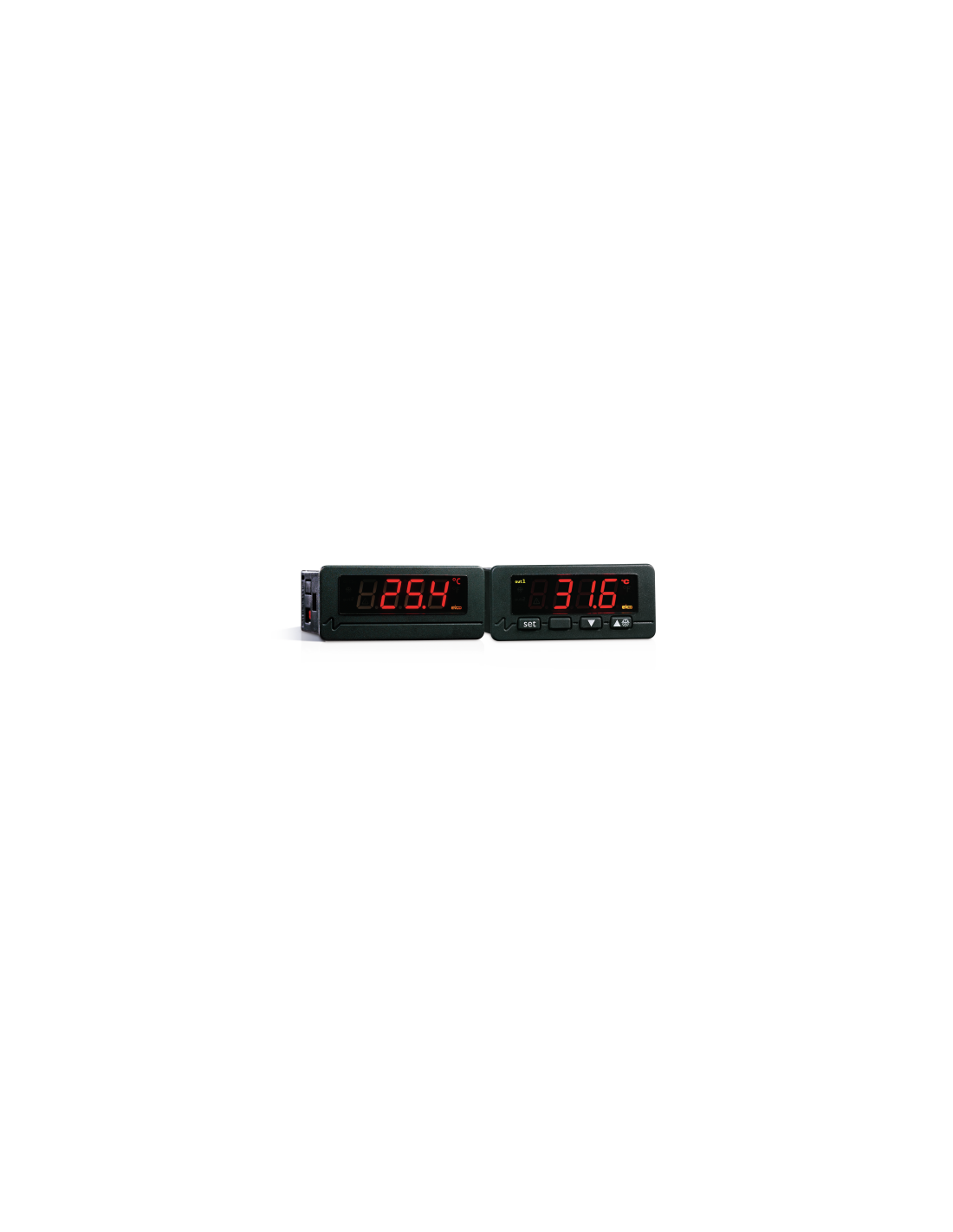

Ils sont fournis dans la version compacte, dans le format standard 74 x 32 mm ; l'interface utilisateur est constituée par un afficheur personnalisé (avec un point décimal et des icônes fonctions), par trois ou quatre touches, et elle garantit un degré de protection IP65 pour faciliter le nettoyage.
Certains dispositifs de contrôle disposent de la modalité de fonctionnement à zone neutre et de la modalité de fonctionnement différentiel ; toutes les minuteries disposent du comptage du temps écoulé/du temps résiduel et de la mémorisation du comptage.
Pour programmer les indicateurs, il faut également utiliser la clé de programmation EVKEY.
L'installation est prévue sur panneau, à l'aide de pattes à cliquet.
EVK403M7 - Climatisation
EVK403M7
Indicateurs, dispositifs de contrôle à degrés et minuteries
Dispositifs de contrôle de la température à 2 degrés avec relais d'alarme
Dimension: 74 x 32 mm
Alimentation: 230 VAC
Entrées sondes: 1
Relais: 3
Caractéristique: Point décimal
NOTICE EVK403M7
Champ de mesure
- -50... 150 °C pour sonde PTC
- -40... 110 °C pour sonde NTC
- -100... 800 °C pour thermocouple J
- -100... 1300 °C pour thermocouple K
- -200... 650 °C pour sondes Pt 100 et Pt 1000
- -80... 300 °C pour sonde Ni 120.
Description
Détails du produit
- Alimentation
- 230 VAC
- Entrée sonde - N°1
- 1) Sonde cellule NTC -
2) Sonde cellule PTC
3) ou sonde cellule Pt1000
4) ou sonde cellule 0/20 mA ou 4/20 mA
5) ou sonde cellule 0-5V/ratiométriques
6) ou sonde d'ambiance PT1000 (2fils) - Entrée numérique (on/off) - N°1
- Multifonction
- Sortie relais - N°1
- 1) Charge - 5 A
2) Charge - 8 A
3) Charge - 16 A - Sortie relais - N°2
- 1) Charge - 5 A
2) Charge - 8 A - Sortie relais - N°3
- 4) Alarme 8 A
- Autres caractéristiques : N°1
- fonctionnement pour le froid/le chaud
- N°2
- Fonctionnement à zone neutre
