EVBOX1 - EVB1206N9 - Chambres froides

Référence EVB1206N9

Dispositifs de contrôle pour chambres froides

Tableaux électriques frontaux pour les chambres froides monophasées

Alimentation: 115 à 230 VAC

Entrées sondes: 3

Entrée 1/0: 3

Relais: 6

NOTICE EVB1206N9

Chambres froides

Description

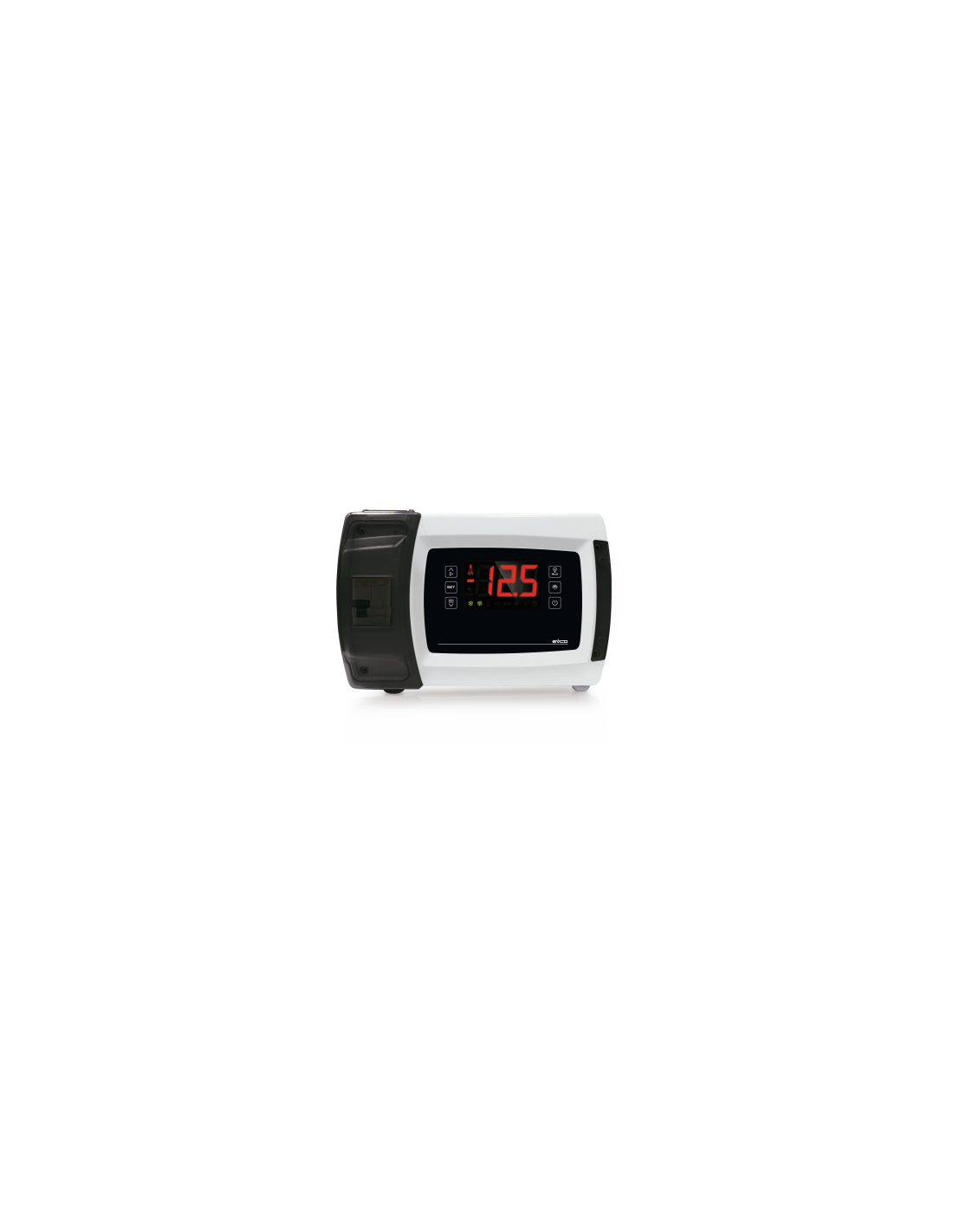

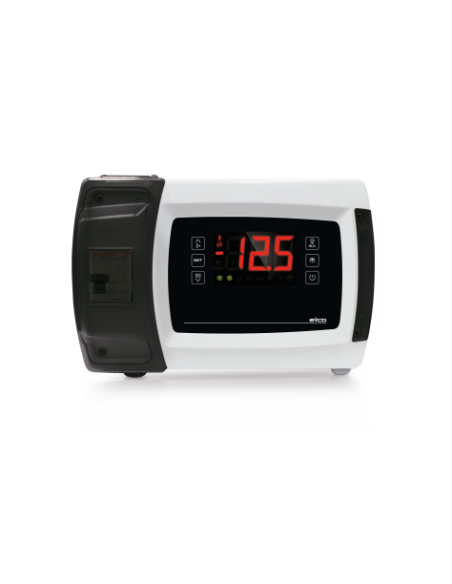

EVBOX1 est une gamme de tableaux électriques frontaux pour la gestion des chambres froides monophasées.
L'interface utilisateur se compose d'un afficheur personnalisé de grande taille (avec point décimal et icônes de fonction), de six touches et garantit un indice de protection du panneau frontal IP65.
Les tableaux disposent de deux relais de 30 A rés. à 250 Vca pour la commande directe de compresseurs à haute puissance et du ventilateur de l'évaporateur, en évitant ainsi l'utilisation de télérupteurs.
Ils disposent d'un fonctionnement pour un pourcentage faible ou élevé d'humidité relative, la gestion adaptative du dégivrage, ainsi que des stratégies pour l'économie d'énergie.
Certains disposent également d'un interrupteur magnétothermique ou magnétothermique différentiel, d'une horloge (pour mémoriser les alarmes HACCP) et intègrent un driver de vannes de détente électronique de type pas-à-pas unipolaire.
L'installation est prévue au mur à l'aide de chevilles et de vis de fixation.

Détails du produit

Alimentation: 115.. 230 VAC
Entrée sonde - N°1: 1) Sonde cellule NTC -
2) Sonde cellule PTC
3) ou sonde cellule Pt1000
Entrée sonde - N°2: 1) Sonde de l'évaporateur NTC
2) Sonde de l'évaporateur PTC
Entrée sonde - N°3: Sonde auxiliaire (PTC/NTC/PT100)
Entrée numérique (on/off) - N°1: 1) Micro-interrupteur porte
Entrée numérique (on/off) - N°2: multi-fonction
Entrée numérique (on/off) - N°3: multi-fonction 2
Sortie relais - N°1: 1) Compresseur 16A
2) Compresseur 30 A
Sortie relais - N°2: 1) Dégivrage 8 A
2) Dégivrage 16 A
Sortie relais - N°3: 4) Ventilateur de l'évaporateur - 5 A
5) Ventilateur de l'évaporateur - 8 A
6) Ventilateur de l'évaporateur - 30 A
Sortie relais - N°4: 1) Eclairage - 5A
2) Eclairage - 8 A
3) Eclairage - 16 A
Sortie relais - N°5: Défaillance ventilateur du condensateur - 8 A
Sortie relais - N°6: Défaut alarme 8 A
Port de communication: RS-485 Modbus
Autres caractéristiques : N°1: vibreur sonore d'alarme
N°2: Fonctionnement pour un pourcentage faible/élevé d'humidité relative
N°3: gestion de l'alarme de surchauffe du condensateur
N°4: gestion adaptative du dégivrage
N°5: Fonction multideck
N°6: fonction “économies d'énergie”
N°7: fonction pour le refroidissement rapide

Documents joints

EVBOX1

Téléchargement (704.22k)
