EV3S204N9 - Comptoirs pour glaciers et pâtisseries - Version Splittée

Référence EV3S204N9

Dispositifs de contrôle pour vitrines réfrigérées, comptoirs de glaciers et pâtisseries, dans la version splittée

Dimension: Splittée

Alimentation: 115 à 230 VAC

Entrées sondes: 3 (dont 1 configurable en 1/0)

Entrées 1/0: 1

Relais: 4 (30 A, 16 A, 16 A et 8 A)

NOTICE EV3S204N9

Description

EV3S est une gamme de dispositifs de contrôle au design élégant pour la gestion des vitrines réfrigérées et des comptoirs pour glaciers et pâtisseries.

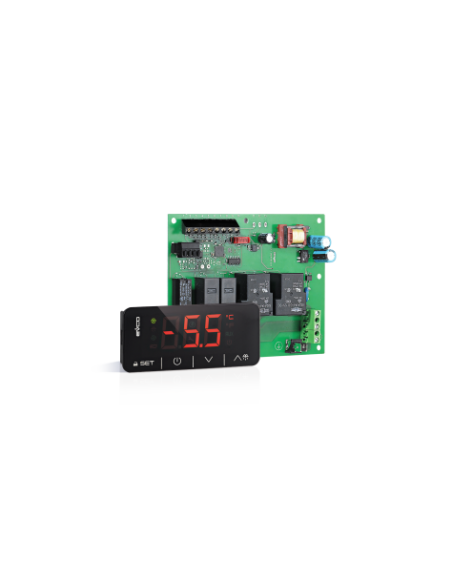

Ils sont fournis dans la version splittée; l'interface utilisateur est constituée par un double afficheur personnalisé ayant des dimensions supérieures à la moyenne (avec un point décimal et des icônes fonctions), par quatre touches, et elle garantit un indice de protection IP65 pour faciliter le nettoyage.
Les dispositifs de contrôle disposent d'un relai de 30 A rés. à 250 Vca pour la commande directe de compresseurs à haute puissance, en évitant ainsi l'utilisation de télérupteurs ; la connexion directe de la charge est également possible.
Ils sont en mesure de protéger le compresseur (en en provoquant la mise hors tension) si la température du condensateur se situe hors des limites admises; ils disposent également de la gestion adaptative du dégivrage et de stratégies pour les économies d'énergie.
L'installation est prévue sur panneau, à l'aide de pattes à cliquet.

Détails du produit

Alimentation: 115.. 230 VAC
Entrée sonde - N°1: 1) Sonde cellule NTC -
2) Sonde cellule PTC
Entrée sonde - N°2: 1) Sonde de l'évaporateur NTC
2) Sonde de l'évaporateur PTC
Entrée sonde - N°3: Sonde condensateur (NTC)
Entrée numérique (on/off) - N°1: 1) Micro-interrupteur porte
2) Micro-interrupteur multifonction
Sortie relais - N°1: 1) Compresseur 16A
2) Compresseur 30 A
Sortie relais - N°2: 1) Dégivrage 8 A
2) Dégivrage 16 A
Sortie relais - N°3: 5) Ventilateur de l'évaporateur - 8 A
Sortie relais - N°4: 1) Eclairage - 5A
2) Eclairage - 8 A
3) Eclairage - 16 A
Port de communication: TTL MODBUS pour clé de programmation EVKEY et pour d'autres produits EVCO.
Autres caractéristiques : N°1: Fonctionnement pour un pourcentage faible/élevé d'humidité relative
N°2: gestion de l'alarme de surchauffe du condensateur
N°3: gestion adaptative du dégivrage
N°4: fonction “économies d'énergie”
N°5: fonction pour le refroidissement rapide

Documents joints

EV3S204 et 205

Téléchargement (610.04k)
