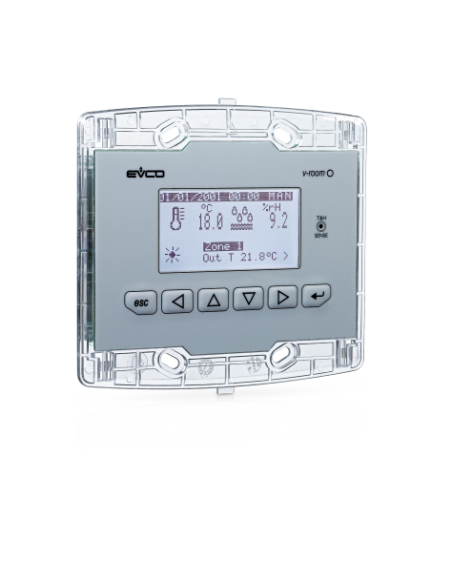

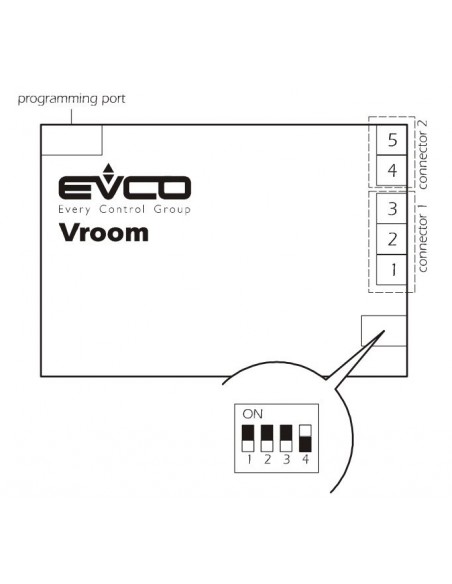

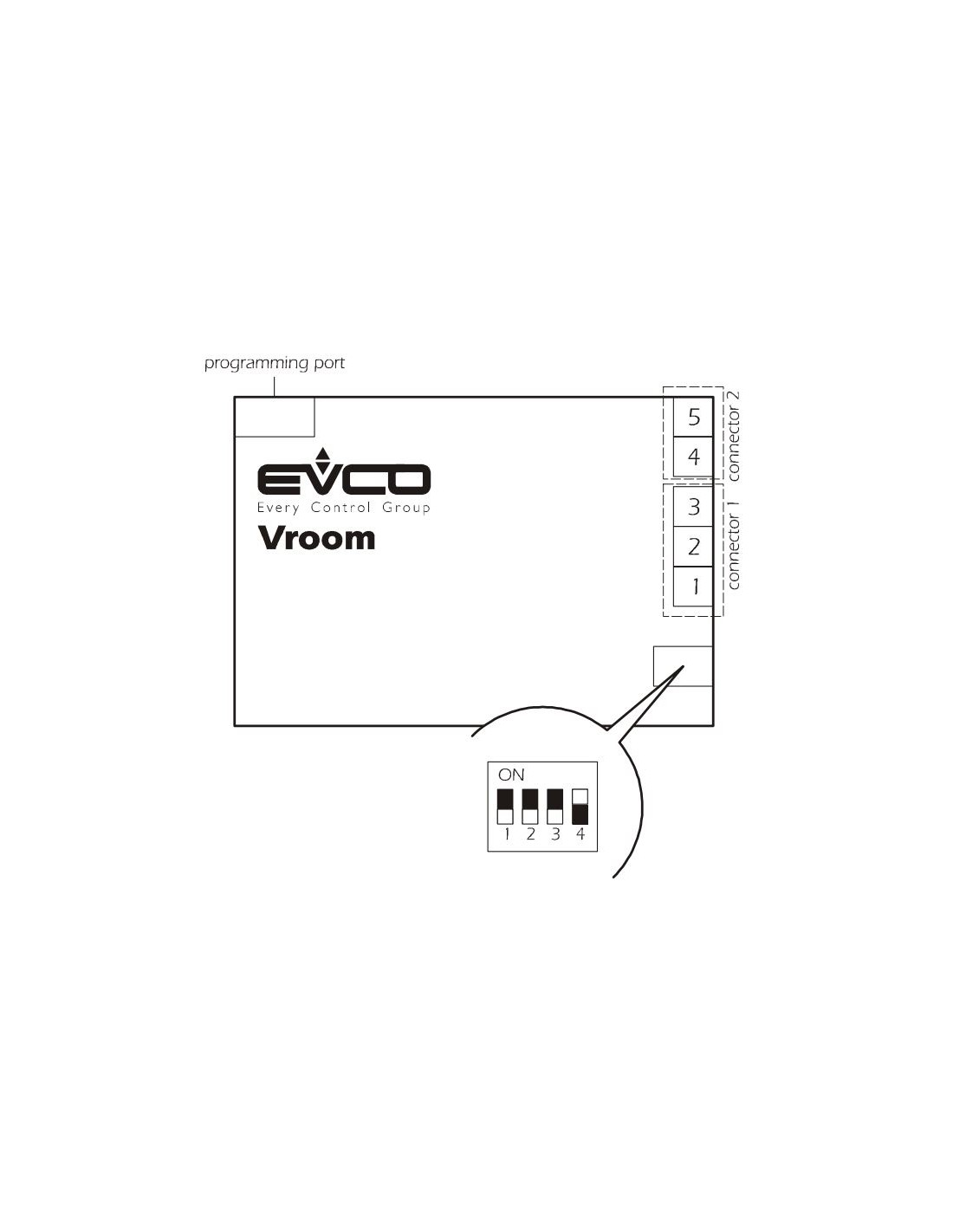

NOTICE EPV4RBR VRoomVroom est une gamme d'interfaces utilisateur à distance pour des dispositifs de contrôle programmables appartenant à la série c-pro 3.
L'interface utilisateur est constituée par un afficheur graphique à cristaux liquides, par six touches ; elle peut être réalisée avec l'environnement de développement pour dispositifs de contrôle programmables UNI-PRO 3 et elle garantit un degré de protection IP40 (IP65 en cas d'installation sur panneau avec le joint 0027000007), pour faciliter le nettoyage.
Elles contiennent un capteur de température et d'humidité (dont le relevé peut être transmis par BUS).
Les interfaces utilisateur à distance sont facilement intégrables aux milieux résidentiels et commerciaux ; on peut appliquer sur leur panneau frontal les plaques CPVP ou les plaques appartenant à la série “Living” et à la série “Light” BTicino.
On a prévu une installation sur panneau ou murale “506e” BTicino ou avec un support pour l'installation murale CPVW00).

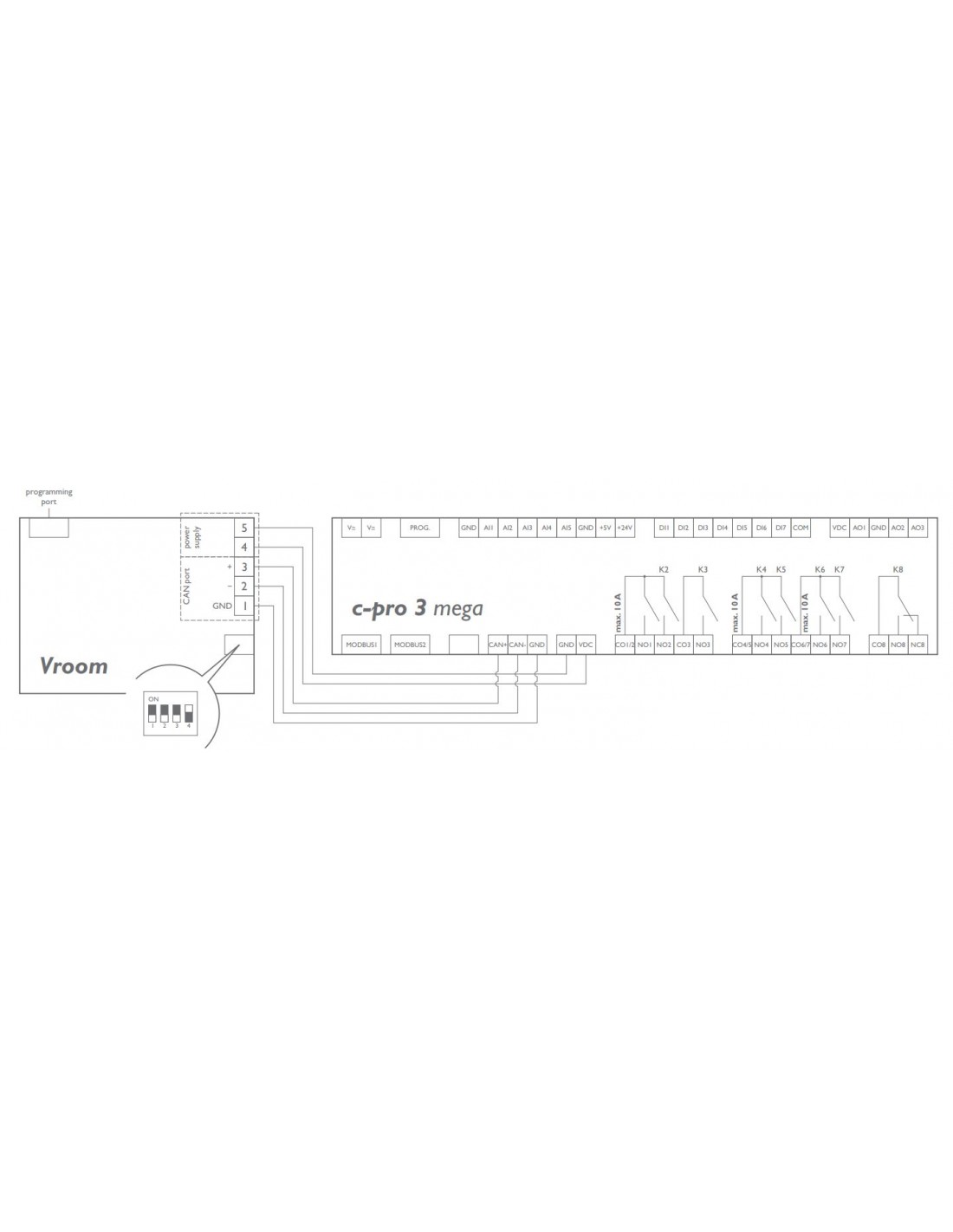

Configuration de l'E/S
|
Le tableau suivant illustre un exemple de configuration prête pour l'utilisation destinée à la climatisation des bâtiments, avec la gestion de 6 lignes de refoulement, de 1 zone avec contrôle de la température et de l'humidité, de 1 zone avec contrôle de la température, du circuit des panneaux solaires, du circuit du réservoir ACS, d'un circuit auxiliaire et d'une interface utilisateur à distance ; on peut personnaliser la configuration de l'E/S. |
<td class="dataValue" style="margin:0px;padding:8px
| c-pro 3 hecto MCCT | c-pro 3 EXP hecto+ | c-pro 3 hecto MCZN | c-pro 3 hecto MCPS | Vroom | ||
| Entrées analogiques | ||||||
| AI1 | température externe | • | ||||
| AI2 | température de refoulement ligne 1 | • | ||||
| AI3 | température de refoulement ligne 2 | • | ||||
| AI4 | température de retour | • | ||||
| AI1 | température de refoulement ligne 3 | • | ||||
| AI2 | température de refoulement ligne 4 | • | ||||
| AI3 | été/hiver (utilisé comme entrée numérique) | • | ||||
| AI4 | non utilisé | X | ||||
| AI1 | température de refoulement ligne 5 | • | ||||
| AI2 | température de refoulement ligne 6 | • | ||||
| AI3 | température zone 2 | • | ||||
| AI4 | non utilisé | X | ||||
| AI1 | température de refoulement circuit panneaux solaires | • | ||||
| AI2 | température de refoulement circuit auxiliaire | • | ||||
| AI3 | température partie supérieure réservoir ACS | • | ||||
| AI4 | température partie inférieure réservoir ACS | • | ||||
| AI1 | température zone 1 | • | ||||
| AI2 | humidité zone 1 | • | ||||
| Entrées numériques | ||||||
| DI1 | alarme chaudière | • | ||||
| DI2 | alarme refroidisseur- pompe à chaleur | • | ||||
| DI3 | fluxostat/protection thermique pompe ligne de refoulement 1 | • | ||||
| DI4 | fluxostat/protection thermique pompe ligne de refoulement 2 | • | ||||
| DI5 | mise sous tension/hors tension | • | ||||
| DI1 | fluxostat/protection thermique pompe ligne de refoulement 3 | • | ||||
| DI2 | fluxostat/protection thermique pompe ligne de refoulement 4 | • | ||||
| DI3 | fluxostat/protection thermique pompe ligne de refoulement 5 | • | ||||
| DI4 | fluxostat/protection thermique pompe ligne de refoulement 6 | • | ||||
| DI5 | non utilisé | X | ||||
| DI1 | thermostat zone 1 | • | ||||
| DI2 | thermostat zone 2 | • | ||||
| DI3... DI5 | non utilisés | X | ||||
| DI1 | fluxostat/protection thermique pompe circuit panneaux solaires | • | ||||
| DI2 | non utilisé | • | ||||
| DI3 | fluxostat/protection thermique pompe circuit ACS | • | ||||
| DI4 | fluxostat/protection thermique pompe circuit auxiliaire | • | ||||
| DI5 | non utilisé | X | ||||
| Sorties analogiques | ||||||
| AO1 | non utilisée | X | ||||
| AO2 | vanne mélangeuse ligne de refoulement 1 | • | ||||
| AO3 | vanne mélangeuse ligne de refoulement 2 | • | ||||
| AO1 | non utilisée | X | ||||
| AO2 | vanne mélangeuse ligne de refoulement 3 | • | ||||
| AO3 | vanne mélangeuse ligne de refoulement 4 | • | ||||
| AO1 | non utilisée | X | ||||
| AO2 | vanne mélangeuse ligne de refoulement 5 | • | ||||
| AO3 | vanne mélangeuse ligne de refoulement 6 | • | ||||
| AO1... AO3 | non utilisées | X | ||||
| Sorties numériques (relais électromécaniques) | ||||||
| DO1 | pompe ligne de refoulement 1 | • | ||||
| DO2 | pompe ligne de refoulement 2 | • | ||||
| DO3 | chaudière | • | ||||
| DO4 | refroidisseur- pompe à chaleur | • | ||||
| DO5 | été/hiver | • | ||||
| DO6 | alarme | • | ||||
| DO1 | pompe ligne de refoulement 3 | • | ||||
| DO2 | pompe ligne de refoulement 4 | • | ||||
| DO3... DO6 | non utilisées | X | ||||
| DO1 | collecteur de réchauffage/refroidissement zone 1 | • | ||||
| DO2 | déshumidificateur zone 1 | • | ||||
| DO3 | collecteur de réchauffage/refroidissement zone 2 | • | ||||
| DO4... DO6 | non utilisées | X | ||||
| DO1 | pompe circuit panneaux solaires | • | ||||
| DO2 | non utilisée | X | ||||
| DO3 | pompe circuit ACS | • | ||||
| DO4 | alarme | • | ||||
| DO5 | pompe circuit auxiliaire | • | ||||
