c-pro 3 CLIMA sistema est une solution de contrôle pour la climatisation de bâtiments avec contrôle de la température et de l'humidité.
Elle se compose de :
- un module central thermique (c-pro 3 hecto MCCT, fourni avec interface utilisateur intégrée), en mesure de gérer jusqu'à 6 lignes de refoulement ainsi que la mise sous tension/hors tension des dispositifs dédiés au réchauffage/rafraîchissement comme le refroidisseur-pompe à chaleur et la chaudière
- une extension éventuelle d'E/S (c-pro 3 EXP hecto+, disponible dans la version borgne)
- des modules de zone (c-pro 3 hecto MCZN, disponibles dans la version borgne), jusqu'à 8 et en mesure de gérer jusqu'à 48 zones avec contrôle de la température (ou jusqu'à 24 zones avec contrôle de la température de l'humidité) et la mise sous tension/hors tension des déshumidificateur
- un éventuel module panneaux solaires (c-pro 3 hecto MCPS, disponible dans la version borgne), en mesure de gérer le circuit des panneaux solaires, celui du réservoir ACS (avec gestion de la stratification) et un circuit auxiliaire (utilisable par exemple pour alimenter une piscine)

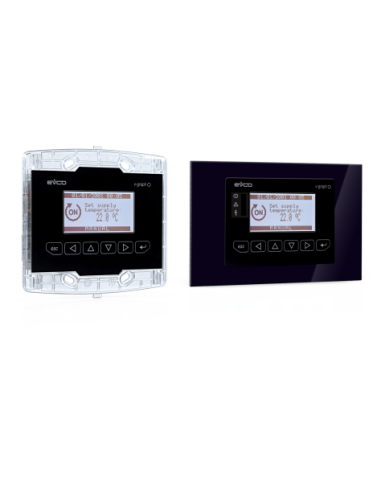

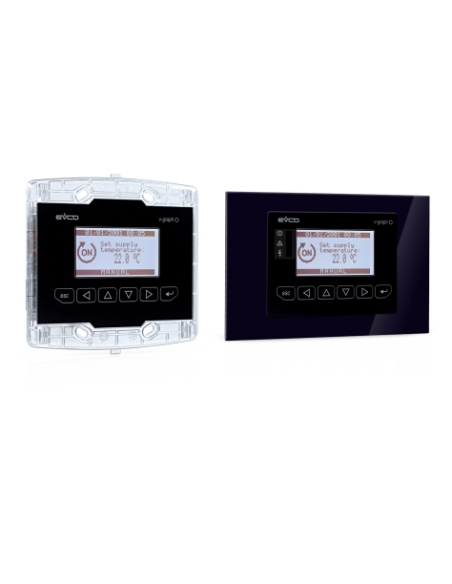

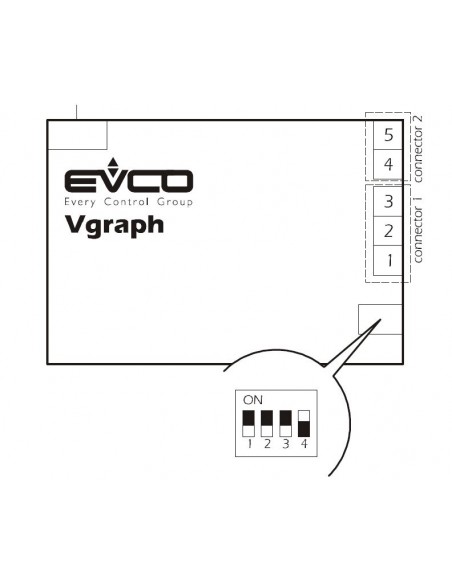

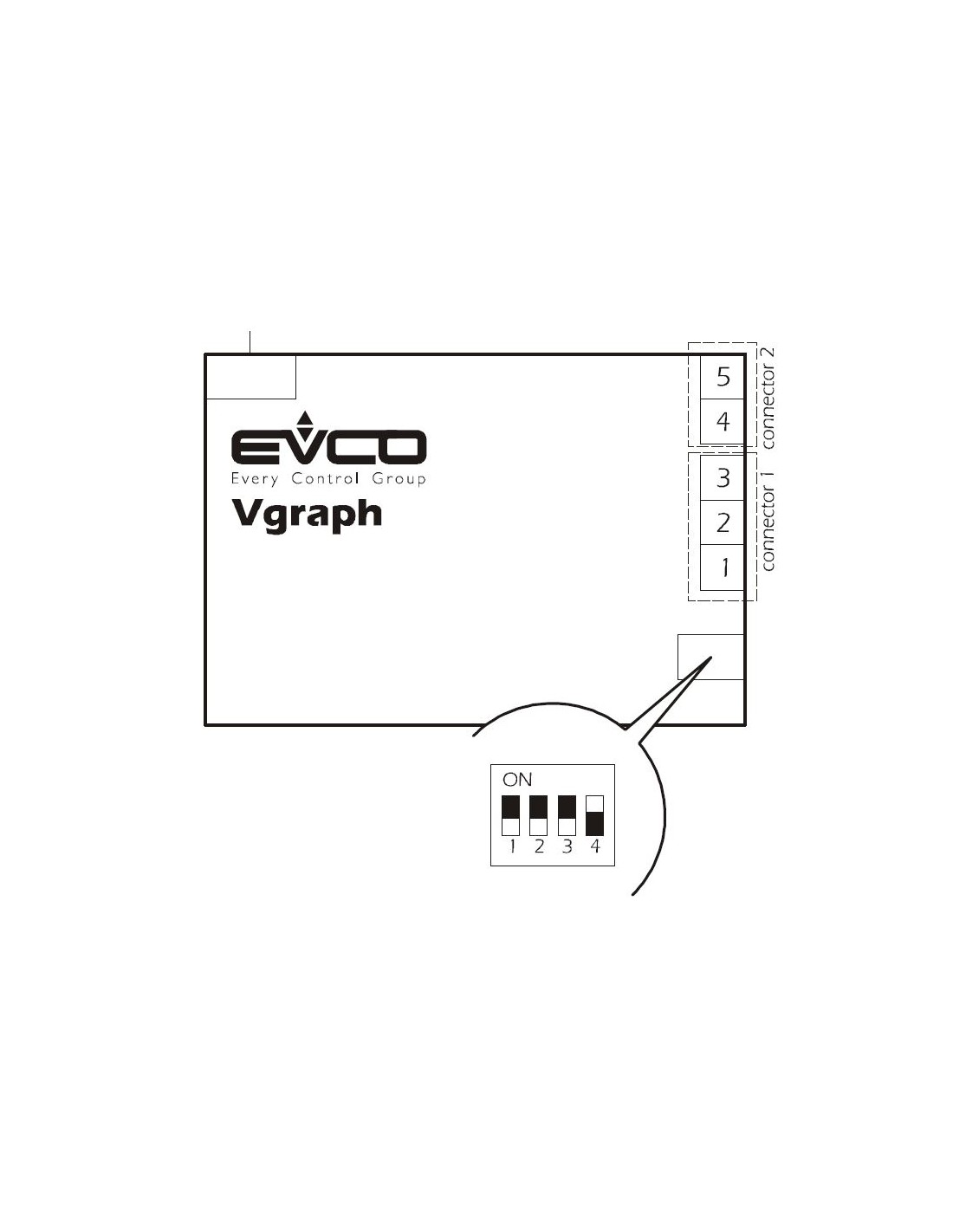

- d'éventuelles interfaces utilisateur à distance (Vgraph et Vroom), configurables en modalité "publique" et "privée".
Les interfaces utilisateur à distance sont facilement intégrables aux milieux résidentiels et commerciaux ; on peut appliquer sur leur panneau frontal les plaques CPVP ou les plaques appartenant à la série “Living” et à la série “Light” BTicino.
Certaines d'entre elles contiennent un capteur de température et d'humidité (dont le relevé peut être transmis par BUS).
On a prévu l'installation des modules sur un rail DIN, dans un tableau de contrôle.
Configuration de l'E/S
Le tableau suivant illustre un exemple de configuration prête pour l'utilisation destinée à la climatisation des bâtiments, avec la gestion de 6 lignes de refoulement, de 1 zone avec contrôle de la température et de l'humidité, de 1 zone avec contrôle de la température, du circuit des panneaux solaires, du circuit du réservoir ACS, d'un circuit auxiliaire et d'une interface utilisateur à distance ; on peut personnaliser la configuration de l'E/S. |
c-pro 3 hecto MCCT | c-pro 3 EXP hecto+ | c-pro 3 hecto MCZN | c-pro 3 hecto MCPS | Vroom | ||
Entrées analogiques | ||||||
AI1 | température externe | • | ||||
AI2 | température de refoulement ligne 1 | • | ||||
AI3 | température de refoulement ligne 2 | • | ||||
AI4 | température de retour | • | ||||
AI1 | température de refoulement ligne 3 | • | ||||
AI2 | température de refoulement ligne 4 | • | ||||
AI3 | été/hiver (utilisé comme entrée numérique) | • | ||||
AI4 | non utilisé | X | ||||
AI1 | température de refoulement ligne 5 | • | ||||
AI2 | température de refoulement ligne 6 | • | ||||
AI3 | température zone 2 | • | ||||
AI4 | non utilisé | X | ||||
AI1 | température de refoulement circuit panneaux solaires | • | ||||
AI2 | température de refoulement circuit auxiliaire | • | ||||
AI3 | température partie supérieure réservoir ACS | • | ||||
AI4 | température partie inférieure réservoir ACS | • | ||||
AI1 | température zone 1 | • | ||||
AI2 | humidité zone 1 | • | ||||
Entrées numériques | ||||||
DI1 | alarme chaudière | • | ||||
DI2 | alarme refroidisseur- pompe à chaleur | • | ||||
DI3 | fluxostat/protection thermique pompe ligne de refoulement 1 | • | ||||
DI4 | fluxostat/protection thermique pompe ligne de refoulement 2 | • | ||||
DI5 | mise sous tension/hors tension | • | ||||
DI1 | fluxostat/protection thermique pompe ligne de refoulement 3 | • | ||||
DI2 | fluxostat/protection thermique pompe ligne de refoulement 4 | • | ||||
DI3 | fluxostat/protection thermique pompe ligne de refoulement 5 | • | ||||
DI4 | fluxostat/protection thermique pompe ligne de refoulement 6 | • | ||||
DI5 | non utilisé | X | ||||
DI1 | thermostat zone 1 | • | ||||
DI2 | thermostat zone 2 | • | ||||
DI3... DI5 | non utilisés | X | ||||
DI1 | fluxostat/protection thermique pompe circuit panneaux solaires | • | ||||
DI2 | non utilisé | • | ||||
DI3 | fluxostat/protection thermique pompe circuit ACS | • | ||||
DI4 | fluxostat/protection thermique pompe circuit auxiliaire | • | ||||
DI5 | non utilisé | X | ||||
Sorties analogiques | ||||||
AO1 | non utilisée | X | ||||
AO2 | vanne mélangeuse ligne de refoulement 1 | • | ||||
AO3 | vanne mélangeuse ligne de refoulement 2 | • | ||||
AO1 | non utilisée | X | ||||
AO2 | vanne mélangeuse ligne de refoulement 3 | • | ||||
AO3 | vanne mélangeuse ligne de refoulement 4 | • | ||||
AO1 | non utilisée | X | ||||
AO2 | vanne mélangeuse ligne de refoulement 5 | • | ||||
AO3 | vanne mélangeuse ligne de refoulement 6 | • | ||||
AO1... AO3 | non utilisées | X | ||||
Sorties numériques (relais électromécaniques) | ||||||
DO1 | pompe ligne de refoulement 1 | • | ||||
DO2 | pompe ligne de refoulement 2 | • | ||||
DO3 | chaudière | • | ||||
DO4 | refroidisseur- pompe à chaleur | • | ||||
DO5 | été/hiver | • | ||||
DO6 | alarme | • | ||||
DO1 | pompe ligne de refoulement 3 | • | ||||
DO2 | pompe ligne de refoulement 4 | • | ||||
DO3... DO6 | non utilisées | X | ||||
DO1 | collecteur de réchauffage/refroidissement zone 1 | • | ||||
DO2 | déshumidificateur zone 1 | • | ||||
DO3 | collecteur de réchauffage/refroidissement zone 2 | • | ||||
DO4... DO6 | non utilisées | X | ||||
DO1 | pompe circuit panneaux solaires | • | ||||
DO2 | non utilisée | X | ||||
DO3 | pompe circuit ACS | • | ||||
DO4 | alarme | • | ||||
DO5 | pompe circuit auxiliaire | • | ||||
DO6 | ouverture rideau anti stagnation | • |
