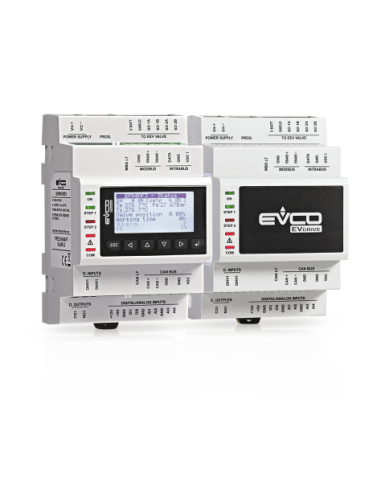

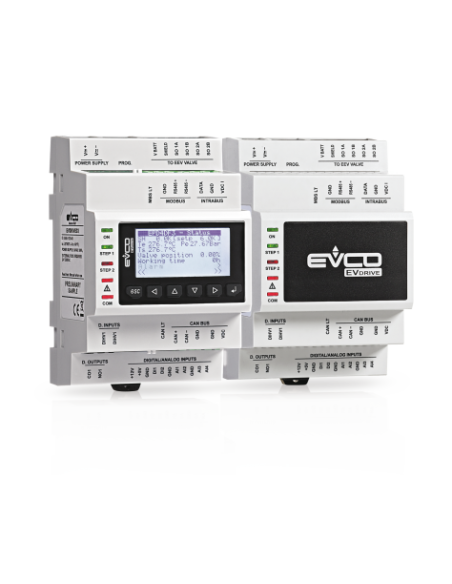

NOTICE EPD4BC3EVDRIVE03 est une gamme de pilotes pour la gestion des vannes de détente électroniques de type pas à pas.
Ils sont fournis avec l'interface utilisateur intégrée ou dans la version borgne avec une éventuelle interface utilisateur à distance (Vgraph).
L'interface utilisateur est constituée par un afficheur graphique à cristaux liquides et par six touches.
Les pilotes sont en mesure de gérer les vannes de détente génériques ainsi que les vannes de type pas à pas plus courantes vendues dans le commerce ; on peut les utiliser également comme un simple positionneur analogique et elles sont en mesure de fonctionner en modalité autonome ou gérées par un dispositif de contrôle, et elle garantit une amélioration de l'efficacité du circuit frigorifique.
La variété de ports de communication (de type RS-485 et CAN) et de protocoles de communication compatibles favorisent l'intégration des pilotes aux solutions de contrôle.
On a prévu une installation sur un rail DIN, dans un tableau de contrôle.

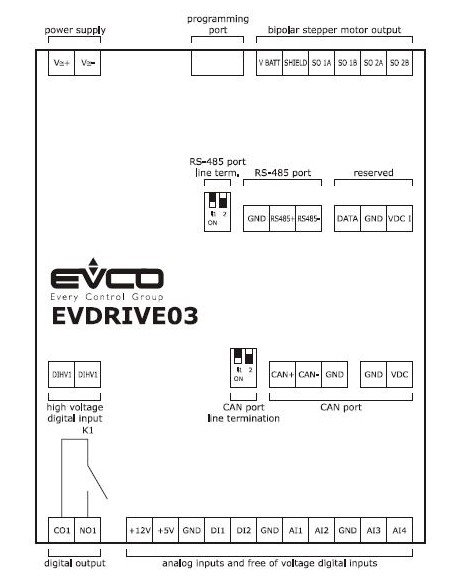

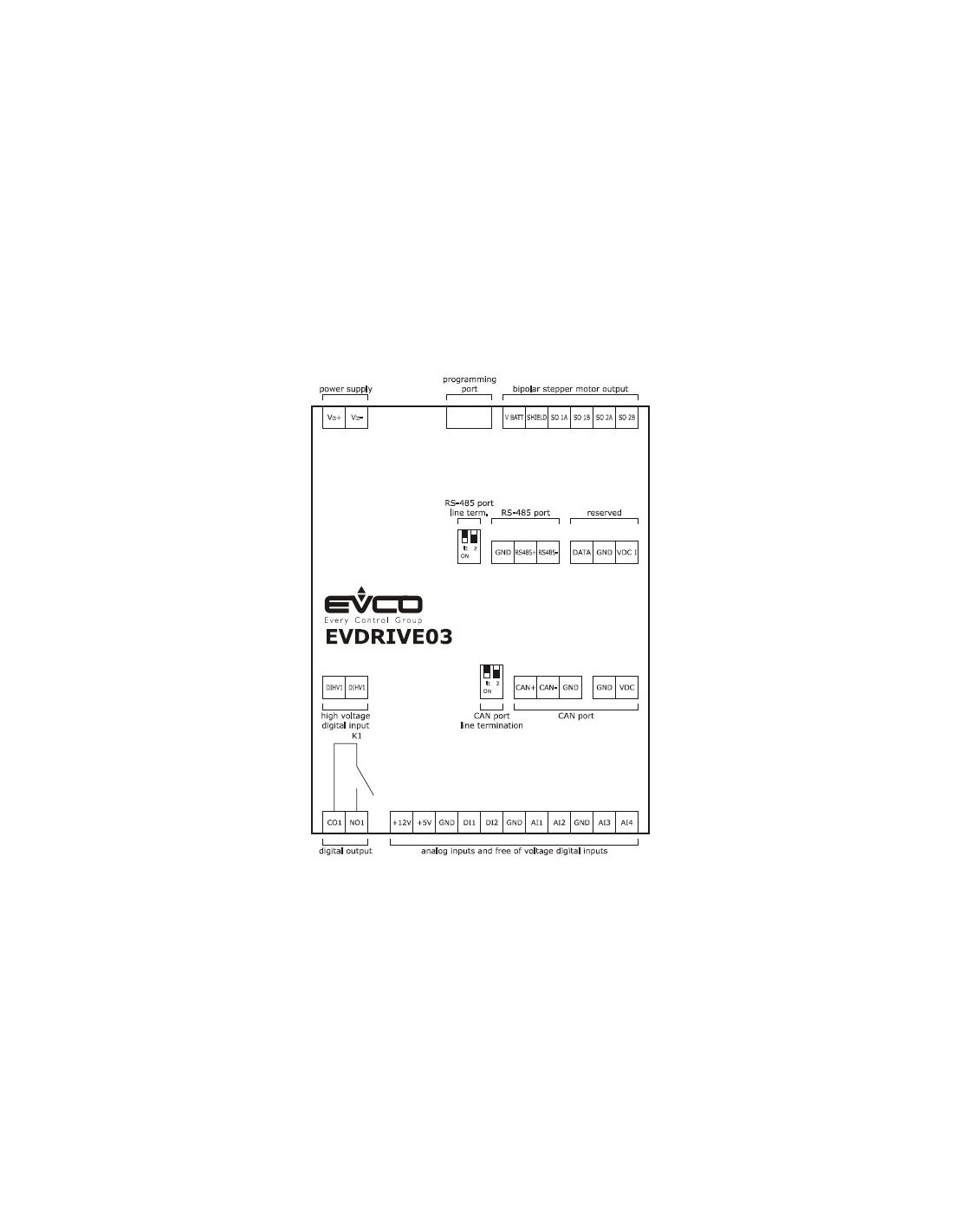

Configuration de l'E/S
|
Le tableau suivant illustre un exemple de configuration prête pour l'utilisation destinée à des refroidisseurs-pompes à chaleur à deux circuit air-eau à 2 compresseurs par circuit, avec un pilote pour les vannes de détente électroniques de type pas à pas bipolaire pour chaque circuit (EVDRIVE03), des ventilateurs modulants et une condensation unique ; on peut personnaliser la configuration de l'E/S. |
| c-pro 3 micro CHIL | EVDRIVE03 circ. 1 | EVDRIVE03 circ. 2 | ||
| Entrées analogiques | ||||
| AI1 | pression de condensation circuit 1 | • | ||
| AI2 | température d'évacuation circuit 1 | • | ||
| AI1 | température de reprise circuit dispositifs | • | ||
| AI2 | température de refoulement circuit dispositifs | • | ||
| AI3 | température externe | • | ||
| AI4... AI9 | non utilisés | X | ||
| AI3 | température d'aspiration circuit 1 | • | ||
| AI4 | pression d'évaporation circuit 1 | • | ||
| AI1 | pression de condensation circuit 2 | • | ||
| AI2 | température d'évacuation circuit 2 | • | ||
| AI3 | température d'aspiration circuit 2 | • | ||
| AI4 | pression d'évaporation circuit 2 | • | ||
| Entrées numériques | ||||
| DI1 | pressostat de pression maximale circuit 1 | • | ||
| DI2 | pressostat de pression minimale circuit 1 | • | ||
| DI3 | protection thermique compresseur 1 circuit 1 | • | ||
| DI1 | pressostat de pression maximale circuit 2 | • | ||
| DI2 | pressostat de pression minimale circuit 2 | • | ||
| DI3 | protection thermique compresseur 1 circuit 2 | • | ||
| DI1 | mise sous tension/hors tension | • | ||
| DI2 | fluxostat circuit dispositifs | • | ||
| DI3 | protection thermique pompe circuit dispositifs | • | ||
| DI4 | protection thermique compresseur 2 circuit 1 | • | ||
| DI5 | protection thermique ventilateur (230VAC) | • | ||
| DI6 | été/hiver | • | ||
| DI7 | protection thermique compresseur 2 circuit 2 | • | ||
| DI8... DI9 | non utilisés | X | ||
| Sorties analogiques | ||||
| AO1 | ventilateur | • | ||
| AO2... AO6 | non utilisées | X | ||
| Sorties numériques (relais électromécaniques) | ||||
| DO1 | pompe circuit dispositifs | • | ||
| DO2 | compresseur 1 circuit 1 | • | ||
| DO3 | compresseur 2 circuit 1 | • | ||
| DO4 | résistances antigel circuit dispositifs | • | ||
| DO5 | activation ventilateur | • | ||
| DO6 | robinet inverseur circuit 1 | • | ||
| DO7 | compresseur 1 circuit 2 | • | ||
| DO8 | compresseur 2 circuit 2 | • | ||
| DO9 | robinet inverseur circuit 2 | • | ||
| DO1 | électrovanne de pump down circuit 1 | • | ||
| DO1 | électrovanne de pump down circuit 2 | • | ||
