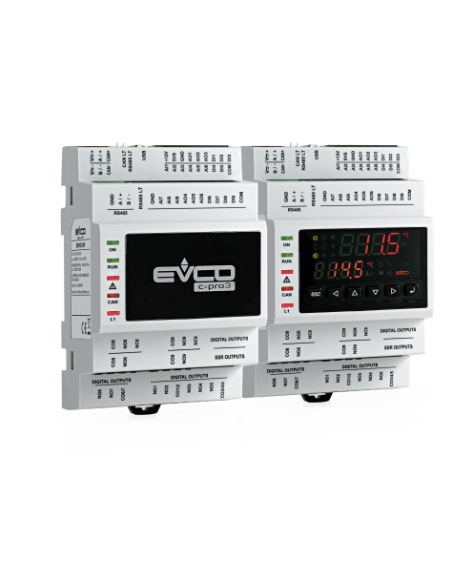

NOTICE C pro 3 Micro+c-pro 3 CHIL est une solution de contrôle pour la gestion de refroidisseurs-pompes à chaleur à un et deux circuits air-eau et eau-eau jusqu'à 3 compresseurs par circuit.
Elle se compose de :
- un dispositif de contrôle principal au choix entre c-pro 3 nano CHIL (avec interface utilisateur intégrée et touches tactiles) et c-pro 3 micro CHIL (disponible avec interface utilisateur intégrée et dans la version borgne)
- une extension éventuelle d'E/S (c-pro 3 EXP micro+, disponible dans la version borgne)
- un pilote éventuel pour vannes de détente électroniques de type pas à pas bipolaire pour chaque circuit (EVDRIVE03, disponible avec interface utilisateur intégrée ou dans la version borgne)
- une éventuelle interface utilisateur à distance (Vgraph).
La solution se base sur la technologie des dispositifs de contrôle programmables et des interfaces utilisateur à distance appartenant à la série c-pro 3.
Le système est en mesure de gérer des compresseurs de type “on-off” ; il est également en mesure de gérer des ventilateurs de type “on-off” et modulants, à condensation unique ou séparée.
du “free cooling” et de la fonction “programmation hebdomadaire”.
L'installation de c-pro 3 nano CHIL est prévue sur panneau, à l'aide de pattes d'encliquetage ; celle de c-pro 3 micro CHIL, sur rail DIN, dans un tableau de commande.

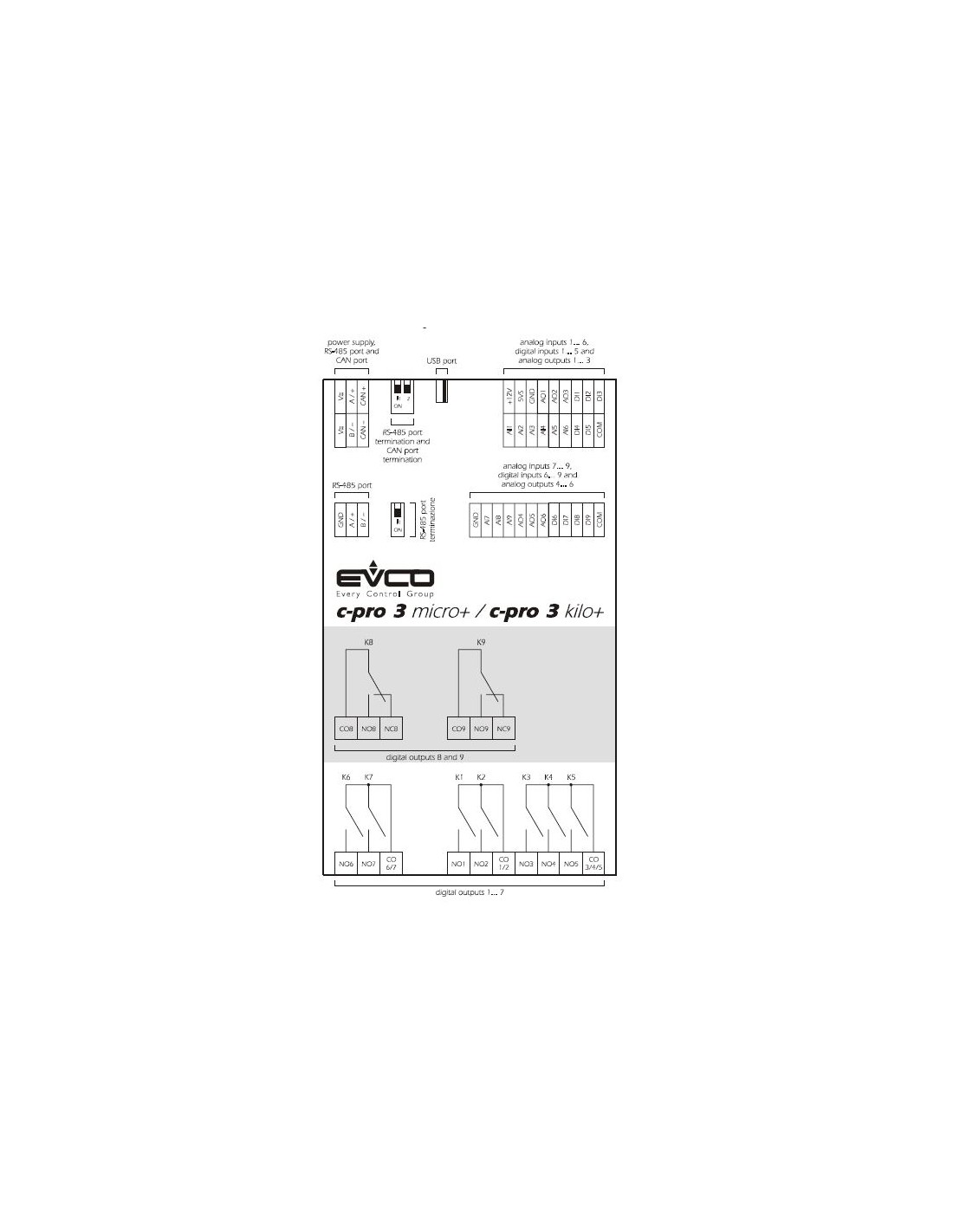

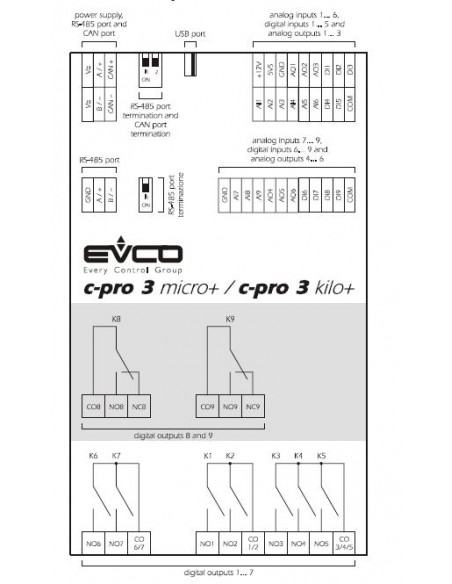

Configuration de l'E/S
|
Le tableau suivant illustre un exemple de configuration prête pour l'utilisation destinée à des refroidisseurs-pompes à chaleur à deux circuit air-eau à 2 compresseurs par circuit, avec un pilote pour les vannes de détente électroniques de type pas à pas bipolaire pour chaque circuit (EVDRIVE03), des ventilateurs modulants et une condensation unique ; on peut personnaliser la configuration de l'E/S. |
| c-pro 3 micro CHIL | EVDRIVE03 circ. 1 | EVDRIVE03 circ. 2 | ||
| Entrées analogiques | ||||
| AI1 | pression de condensation circuit 1 | • | ||
| AI2 | température d'évacuation circuit 1 | • | ||
| AI1 | température de reprise circuit dispositifs | • | ||
| AI2 | température de refoulement circuit dispositifs | • | ||
| AI3 | température externe | • | ||
| AI4... AI9 | non utilisés | X | ||
| AI3 | température d'aspiration circuit 1 | • | ||
| AI4 | pression d'évaporation circuit 1 | • | ||
| AI1 | pression de condensation circuit 2 | • | ||
| AI2 | température d'évacuation circuit 2 | • | ||
| AI3 | température d'aspiration circuit 2 | • | ||
| AI4 | pression d'évaporation circuit 2 | • | ||
| Entrées numériques | ||||
| DI1 | pressostat de pression maximale circuit 1 | • | ||
| DI2 | pressostat de pression minimale circuit 1 | • | ||
| DI3 | protection thermique compresseur 1 circuit 1 | • | ||
| DI1 | pressostat de pression maximale circuit 2 | • | ||
| DI2 | pressostat de pression minimale circuit 2 | • | ||
| DI3 | protection thermique compresseur 1 circuit 2 | • | ||
| DI1 | mise sous tension/hors tension | • | ||
| DI2 | fluxostat circuit dispositifs | • | ||
| DI3 | protection thermique pompe circuit dispositifs | • | ||
| DI4 | protection thermique compresseur 2 circuit 1 | • | ||
| DI5 | protection thermique ventilateur (230VAC) | • | ||
| DI6 | été/hiver | • | ||
| DI7 | protection thermique compresseur 2 circuit 2 | • | ||
| DI8... DI9 | non utilisés | X | ||
| Sorties analogiques | ||||
| AO1 | ventilateur | • | ||
| AO2... AO6 | non utilisées | X | ||
| Sorties numériques (relais électromécaniques) | ||||
| DO1 | pompe circuit dispositifs | • | ||
| DO2 | compresseur 1 circuit 1 | • | ||
| DO3 | compresseur 2 circuit 1 | • | ||
| DO4 | résistances antigel circuit dispositifs | • | ||
| DO5 | activation ventilateur | • | ||
| DO6 | robinet inverseur circuit 1 | • | ||
| DO7 | compresseur 1 circuit 2 | • | ||
| DO8 | compresseur 2 circuit 2 | • | ||
| DO9 | robinet inverseur circuit 2 | • | ||
| DO1 | électrovanne de pump down circuit 1 | • | ||
| DO1 | électrovanne de pump down circuit 2 | • | ||
